双工位卧式加工中心HMC630卧式镗铣加工中心
简要描述:
HMC系列双工位卧式加工中心主轴转速高,刚性强,扭矩大。主轴配有冷却循环系统,双工作台自动旋转交换,减少辅助时间,提高效率。该系列机床性能完善,精度稳定,适合于加工各类型箱体零件及二维、三维曲面,是机械、汽车、船舶、纺织机械、印刷机械、农机等行业加工箱体类零件的关键设备。卧式加工中心,卧式加工中心报价
免费咨询:135-6323-9720
在线QQ :
  • 产品图片
  • 技术参数
  • 技术参数
  • 销售热线

双工位卧式加工中心详细信息:
HMC系列双工位卧式加工中心主轴转速高,刚性强,扭矩大。主轴配有冷却循环系统,双工作台自动旋转交换,减少辅助时间,提高效率。该系列机床性能完善,精度稳定,适合于加工各类型箱体零件及二维、三维曲面,是机械、汽车、船舶、纺织机械、印刷机械、农机等行业加工箱体类零件的关键设备。


一、主要特点
HMC630卧式加工中心,是我公司最新开发研制的机电一体化高新技术系列产品之一。这种卧式加工中心应用范围广、性能优越,价格合理,具有较高的性能价格比。其主要特点如下:
1、先进的机械设计
采用先进的CAD计算机辅助设计系统完成最优的结构设计。
主要构件采用三维虚拟制造手段提高设计质量。
2、主传动系统兼顾高速中载
本机床采用日本FANUC数字交流式主轴伺服电机与德国进口ZF变速箱(1:1与1:4)两档变速,并通过齿型皮带传动到高速主轴部件,主轴无级变速范围广,最高转速达到6000rpm,低速恒扭矩还能达到382NM/470NM(连续/30分钟)
采用单独的油冷却系统,对高速主轴部件及ZF变速箱进行循环冷却。确保主传动系统维持恒定的温度,从而确保维持稳定的工作精度。
机床还配有低压空气清洗系统,换刀时将空气从主轴中心吹过,对刀具柄部进行清理,延长主轴寿命。
3、结构刚性良好
机床主要基础铸件(包括床身、立柱、主轴箱等)采用高强度树脂合金铸铁材料,具有极佳的机械稳定性和耐热性,在机床重型强力或间歇切削时,具有优异的减震性。
机床床身为整体T型结构,立柱为双层壁框架式结构,采用合理的薄壁多筋结构,铸件刚性好。并用德国树脂砂造型新工艺满足设计要求,使机床具有很高的结构刚度。
4、传动性能优越
传动部件分配合理,立柱在T型床身上作X向移动,工作台在T型床身上作Z向移动,主轴箱在框架式立柱中间作Y向移动。
三轴交流伺服电机采用高效、高扭矩、高精度的联轴节与滚珠丝杠直接联接,即使在重负荷下,也可避免任何弹性变形,提高了机床的定位精度和重复定位精度。
滚珠丝杠与螺母进行了预紧,安装时进行了预拉伸,提高了伺服系统的传动刚性,克服了丝杠热膨胀引起的位置偏差,确保机床的高精度。各进给方向配置快速响应的数字式AC伺服电机,移动速度快。
三向进给均采用滚柱直线导轨副,滑块采用最先进的自润滑环保方式。
5、双工作台提高加工效率
伺服驱动的工作台,作第四轴(B轴)回转运动,带液压夹紧,端齿盘360×10定位。工件最大承重达1.2吨。
工作台为可回转交换的双工作台形式,机床在加工过程中即可进行另一个工作台上的零件装卡,大量缩短机床辅助工作时间。
6、换刀稳定可靠,刀库容量充足
采用台湾盛钰公司生产的链式凸轮刀库,凸轮机构传动,换刀准确可靠,换刀动作简单,换刀速度快。
刀库容量达40把,可进行任意选刀。采用双向近回方式换刀,节省非切削时间,可进行高效率的连续加工。
7、进口零部件的大量采用,确保了机床的高精度和高可靠性
包括数控系统、高速主轴组件、刀库、回转工作台、液压泵站等整部件的进口,包括ZF变速箱、滚珠丝杠、联轴节、进给轴承、气动元件、直线导轨、油冷却机、耐磨密封圈等关键零件的进口,确保了机床的高精度和高可靠性。
8、机床操作宜人性良好
采用由专业板金制造厂制作的全封闭防护罩。
符合安全规范及人性化的人机界面,操作简单。
大流量强力冷却和冲屑系统,满足了刀具和夹具的冷却和冲屑要求,且配置了切屑自动输送装置,使切屑清除及运送十分方便。
9、机床配置国外著名品牌的控制系统,性能优越、运行可靠
采用FANUC Oi-MD控制系统,功能齐全、性能可靠、操作方便,已被国内外用户广泛采用。机床的主运动和各坐标轴的运动采用先进的交流伺服系统驱动,具有转矩脉动小、精度高、可靠性好、抗干扰能力强、响应速度快等优点。

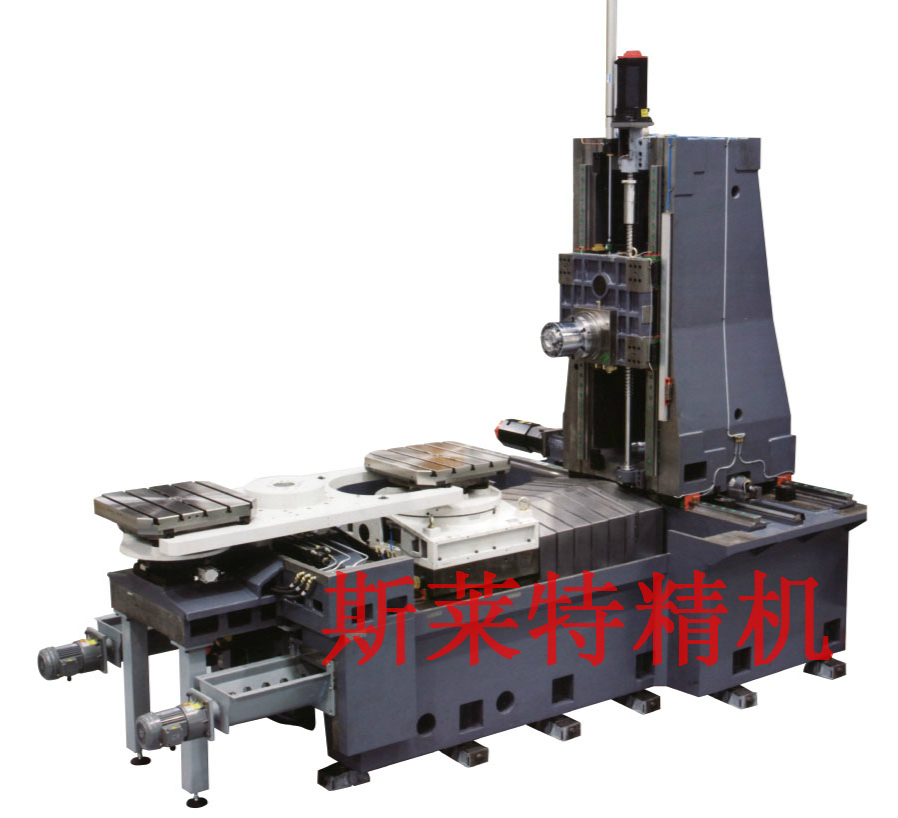

卧式加工中心

双工作台卫生机构最新

HMC630卧式加工中心参数:

工作台行程X、Y、Zmm1050×900×900
工作台尺寸mm630×630
工作台最大承重kg1300
工作台分度1°×360°
工作台定位精度±2″
工作台重复定位精度±1.5″
快进速度m/min36
主轴转速rpm35-6000
主轴扭矩N.m1350
刀柄形式BT50
主轴前轴承内径mm100
主轴电机功率kW18.5/22
刀库容量40(链式)
刀具重量kg20
定位精度(X、Y、Z)mm±0.0025 JIS
重复定位精度(X、Y、Z)mm±0.0015 JIS
整机重量kg18000

HMC630卧式加工中心

标准配置:
FANUC  0i  MD

40把链式刀库

自动排屑系统

选择配置:
西门子828D数控系统



卧式加工中心,卧式镗铣加工中心,卧式加工中心报价,双交换工作台卧式加工中心
