TPX6113/2卧式镗床
简要描述:
TPX6113/2卧式镗床|TPX6113/2镗床|TPX6113/2卧式铣镗床|TPX6113/2卧式镗铣床
免费咨询:135-6323-9720
在线QQ :
  • 产品图片
  • 技术参数
  • 技术参数
  • 销售热线

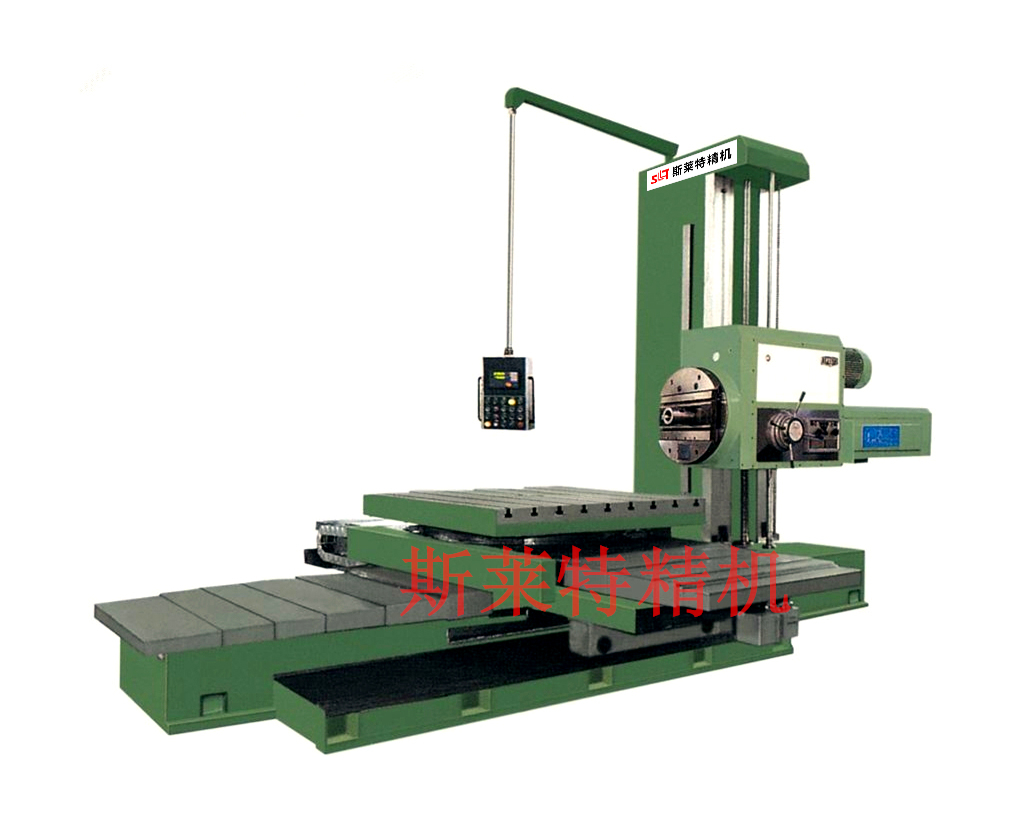

TPX6113/2卧式镗床

TPX61113/2卧式镗床主要技术参数

镗轴直径 mm130

主轴锥孔  Metric80(可选ISO7:24  No50)

主轴最大钮矩 N.m3136

平旋盘最大扭矩 N.m4900

主轴最大轴向抗力 N31360

主轴最大行程 mm900

主轴转速级数  24

主轴转速范围 r/min4-800

平旋盘滑块行程 mm250

工作台工作面积   mm1800×1600

工作台可承受最大重量   kg10000

主轴中心线至工作台面距离

最大mm1800

最小0

工作台行程

纵向mm2000(不带后立柱)

横向mm2000

主轴、主轴箱、工作台纵横向快速 mm2500

主轴每转主轴、主轴箱、工作台进给量范围 mm/r0.05-8/0.01-2

主电机功率 kW15



TPX6113卧式镗床

TPX6113型卧式铣镗床,本机床是万能性机床,可对箱体、壳体、机座等大型零件进行钻孔、镗孔、扩孔、铰孔、锪平面、铣平面、切槽、车螺纹等切削加工,广泛应用于能源、交通、重型、石化机械等行业,是加工箱体类零件的关键设备。

结构特点:机床总体布局为单立柱、侧挂箱、带固定式平旋盘;工作台在床身上进行纵、横向移动,机床具有很好的刚性、使用性和较大的加工范围;

TPX6113/2卧式镗床主轴系统采用优化设计,主轴为三点支承,具有刚性好、回转精度高的特点,主轴经过氮化处理,提高了硬度、增强了耐磨性、延长了使用寿命。

TPX6113/2卧式镗床设有悬挂式按钮站,操作集中,灵活方便。主运动、进给运动变速均采用液压预选变速转阀,节省了辅助时间,提高了加工效率;

主轴箱升降、工作台纵横向及回转运动的分配均采用电磁离合器操纵,其夹紧、松开采用液压控制,夹紧后具有机械自锁、夹紧可靠,减轻劳动强度,提高了机床的自动化程度;

前立柱导轨面,采用电接触表面加热自冷淬火、提高导轨硬度、延长使用寿命,上下滑座设有机械卸荷,防止低速爬行;

在进给箱和快速箱内分别设有保险离合器,当机床超负荷时,保险离合器即脱开,避免内部机构损坏;

凡不同时移动的部件均设有电气互锁装置、确保安全;

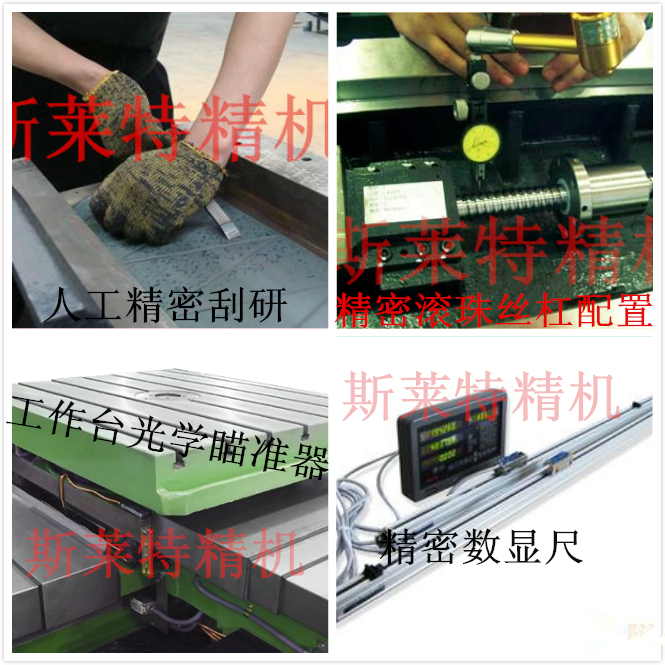

主轴箱升降和工作台横向移动两个座标采用英国球栅数显装置,该球栅尺为整体尺,无需拼接,易于安装、精度稳定,全封闭结构,能有效地防止油、冷却液、切屑等侵入,经久耐用,读数精度为0.005mm,根据用户要求z向也可安装球栅数显装置(另行付款);

x、z向导轨设有不锈钢拉板防护装置,保护导轨;

机床配有日本三菱plc,对机床电气进行控制;

TPX6113/2为加大行程型(后立柱为特供附件),x向行程2000mm、y向行程1800mm、z向行程2000mm,工作台载荷可达10000kg。
